Поддержка самых жестких требований к прослеживаемости переменного тока

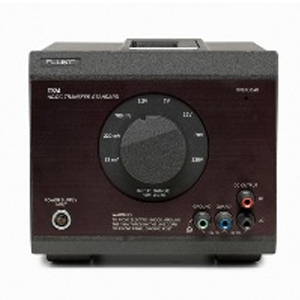

Устройство 792A – сверхточный тепловой эталон сравнения переменного/постоянного тока AC/DC Thermal Transfer Standard, предназначенный для удовлетворения самых жестких требований к прослеживаемости переменного тока. Благодаря использованию патентованного RMS-датчика Fluke Calibration и тонкопленочных резисторов устройство 792A демонстрирует исключительную точность сравнения с погрешностью ±10 миллионных долей (±5 миллионных долей по NIST, или Национальному институту стандартов и технологий). Устройство 792A также обеспечивает работу в широком диапазоне напряжений – от 2 мВ до 1 000 В и в широком диапазоне частот – от 10 Гц до 1 МГц.

Твердотельный RMS-датчик Fluke Calibration также обеспечивает для устройства 792A исключительную температурную стабильность и малое время стабилизации. Теперь вы можете подготовиться к измерениям не за 30 минут, а за 30 секунд. Для упрощения процесса сравнения выход 2 В устройства 792A позволяет использовать цифровой мультиметр высокого разрешения, а не нуль-индикатор.

Устройство 792A предназначено для калибровки наиболее точных измерительных приборов переменного тока, имеющихся в вашей метрологической лаборатории, включая калибраторы типа Fluke Calibration 5700A/5720A, вольтметры типа Fluke Calibration 8506A или HP 3458A и измерительные эталоны переменного тока типа Fluke Calibration 5790A.

Устройство 792A состоит из четырех модулей. Блок обмена представляет собой основной аналоговый компонент устройства 792A для диапазона от 20 мВ до 220 В. Разъемы Type-N из нержавеющей стали обеспечивают низкое ослабление сигнала и высокую повторяемость результата измерения. Отдельные блоки питания позволяют независимо транспортировать для калибровки блок обмена и резистор для диапазона 1 000 В. Резистор для диапазона 1 000 В изолирует тепло, выделяемое при высоких напряжениях, вне главного блока обмена. Резистор диапазона имеет низкий температурный коэффициент, быстро стабилизируется и демонстрирует малые различия для переменного/постоянного тока. Переключатель питания без разрыва тока обеспечивает переключение между входами переменного и постоянного тока.

Каждое устройство 792A транспортируется с завода в соответствии с национальными стандартами. Каждое устройство 792A содержит таблицу поправочных коэффициентов и неопределенностей для измеряемой разницы переменного/постоянного тока.

Устройства A40 и A40A поддерживают измерения передачи переменного тока. Требуется дополнительно приобретаемый адаптер 792A-7004 Adapter.

• Точность, быстродействие и простота использования
• Полностью отслеживаемые характеристики
• Девять диапазонов от 22 мВ до 1 000 В (с внешним резистором диапазона)
• Визуальное и звуковое предупреждение о приближении условия перегрузки
• Входной разъем расположен на задней панели
• Двухвольтный (полная шкала) выход позволяет использовать цифровой мультиметр высокого разрешения для упрощения измерений передачи
• Внешний блок питания делает настольное применение более удобным и упрощает транспортировку блока обмена для калибровки

Точность, быстродействие и простота использования

Сердцем устройства 792A является патентованный твердотельный тепловой RMS-датчик, который с 1979 года используется в большом количестве изделий Fluke Calibration . Его выходное напряжение составляет 2 В, тогда как у традиционных термопар оно составляет 7 – 10 мВ. Это означает, что устройство 792A демонстрирует отличные характеристики отношения «сигнал/шум» и минимальные погрешности позиционирования – вплоть до 10 миллионных долей от входного напряжения. Выходное напряжение 2 В позволяет также производить измерения с высоким разрешением, так что для передач вы можете использовать цифровой вольтметр, а не нуль-индикатор. Измерения не только проще производить – они также являются более точными. Благодаря своим малым габаритам RMS-датчик имеет очень низкую тепловую массу, так что устройство 792A стабилизируется за 30 с и может использоваться в широком диапазоне температур от 11 до 35 °C. Конструкция RMS-датчика отличается высокой прочностью и надежностью. Каждое устройство создается с расчетом использования уточняющих стандартов компанией Fluke Microelectronics Operation для поддержания требуемого качества и постоянства.

Полностью отслеживаемые характеристики

Каждое устройство 792A, поставляемое компанией Fluke Calibration, снабжается сертификатом калибровки. К нему прилагается таблица поправочных коэффициентов и неопределенностей для измеряемых разниц переменного/постоянного тока.

С целью поддержания требований к прослеживаемости для такого точного прибора, как устройство 792A, департамент метрологии компании Fluke Calibration разработал уникальную систему передачи эталонных значений национальной лаборатории в среду производства 792A. Эта система основана на проверенных методах, разработанных для удержания стандарта напряжения постоянного тока 732A в пределах нескольких частей на 100 миллионов. Данные статистической обработки, полученные из последовательного взаимного сравнения практически идентичных устройств 792A, используются для минимизации неопределенностей передачи. Для достижения еще более высоких характеристик можно ориентироваться на неопределенности передачи для устройства 792A, назначенные напрямую любой организацией по национальным стандартам.

Компания Fluke Calibration обеспечивает периодическую калибровку и повторную сертификацию. Эта услуга заключается в повторении процедуры первичной калибровки. Вместе с прибором владельцу передается новая таблица поправочных коэффициентов и неопределенностей для измеряемых различий переменного/постоянного тока. Заказ 792A-000.
