Регулятор гидравлического давления до 200 МПа

• Регулятор гидравлического давления до 200 МПа
• Высокоточное управление
• Функция AutoRange
• Для жидкостей до 200 МПа
• Один или два Q-RPT в каждом регуляторе
• Поддержка внешних датчиков эталонного давления
• Память FLASH для простой и бесплатной модернизации ПО через сайт Fluke Calibration

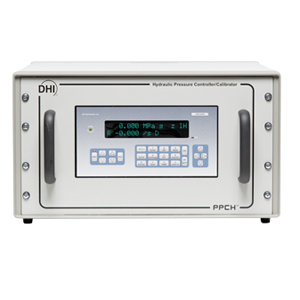

PPCH™ – генератор/регулятор/калибратор давления для жидкостей, находящихся под давлением от 1 до 200 МПа. Как и остальные продукты Fluke Calibration, регуляторы давления семейства PPC отличаются высокой производительностью, минимальной погрешностью и точностью управления на всем диапазоне давлений – и все это в одном компактном инструменте.

Новый индивидуальный кварцевый датчик эталонного давления (Q-RPT) обеспечивает высокую точность и низкую погрешность измерений. Функция AutoRange™ обеспечивает возможность плавного регулирования всех рабочих параметров в полном соответствии с диапазоном калибруемого проверяемого устройства, поднимая, таким образом, диапазон измерения регулятора давления на новый уровень.

Уникальная система генерации и регулирования давления обеспечивает при необходимости бесконечно высокое давление, очень высокую частоту разрешения и регулирование на диапазоне с десятикратным изменением значения. Для повышения универсальности предусмотрено четыре режима регулирования.

Открытая архитектура позволяет проводить измерение эталонного давления внутри контроллера или удаленно от него. По желанию эталон можно разместить в точке измерений и независимо исключать для проведения калибровки. Все это делает PPCH уникальным устройством для автоматической калибровки высокого гидравлического давления и проведения различных тестов.

Кварцевые модули датчиков эталонного давления (Q-RPT)

Уникальные параметры PPCH для измерения давления были достигнуты благодаря эксклюзивным модулям кварцевых датчиков эталонного давления Q-RPT от Fluke Calibration.

Модули Q-RPT измеряют давление, контролируя изменения собственной частоты кварцевого кристалла при деформации под действием приложенного давления. Прежде чем датчик будет одобрен для использования в модуле Q-RPT, он проверяется отдельно и оценивается с использованием автоматизированных первичных эталонов давления. Отбор проходят только те датчики, которые обладают требуемым уровнем линейности, воспроизводимости и стабильности. Запатентованная компенсационная модель, являющаяся результатом более чем 15-летнего опыта с тысячами кварцевых датчиков давления, используется для оптимизирования метрологических характеристик, необходимых для анализа пригодности.

PPCH предлагается также в комплекте с недорогим датчиком для использования в ситуациях, когда не требуются высокая точность и стабильность показаний модуля Q-RPT.

1. Только Hi Q-RPT, позиция Lo Q-RPT отсутствует.

Функции Infinite Ranging™ и AutoRange™

Регулятор давления для большого количества испытываемых устройств характеризуется не только величиной погрешности («% от показаний»).

Кроме погрешности измерения PPCH предлагает функции полного контроля давления и адаптации, которые необходимы для правильного определения диапазона измерения при проведении испытаний и калибровок. Благодаря большому выбору диапазона PPCH является непревзойденным универсальным инструментом, с помощью которого можно тестировать большое количество разных устройств. Простая в использовании функция AutoRange дает возможность с помощью нескольких нажатий клавиш или единственной дистанционной командной строки, введенной в самом начале тестирования, оптимально настроить все параметры контроллера для работы в конкретном диапазоне.

Открытая архитектура

Регулятор PPCH можно настроить на использование с 4 модулями Q-RPT. Они могут находиться внутри и снаружи регулятора PPCH. Внешние модули Q-RPT входят в состав мониторов эталонного давления RPM4™. Модули Q-RPT, подключенные к RPM4, становятся затем частью системы PPCH. Управление модулями осуществляется системой PPCH. Внешние модули Q-RPT должны быть отсоединены или защищены с помощью клапанов от системы PPCH, когда рабочее давление в ней превышает верхнюю границу диапазона модуля Q-RPT. Примеры конфигурации системы PPCH:

• PPCH с одним или двумя встроенными модулями Q-RPT – единый блок регулятора/калибратора.
• PPCH с внешним Q-RPT (без внутреннего Q-RPT) для настройки системы, в которой измерение эталонного давления осуществляется удаленно от регулятора. Данная конфигурация оптимальна для случаев, когда эталон нужно исключить из системы (например, при повторной калибровке), оставив при этом контроллер, или приблизить эталонный измерить к тестируемому устройству или системе.
• PPCH без встроенных модулей Q-RPT – недорогое устройство для автоматической установки и регулировки давления (например, при автоматизации управления давлением в системе грузопоршневого манометра PG7000™).

Функции, функции, функции

PPCH выполняет все функции, которые вы ожидаете от современного инструмента:

• Индикатор давления «готов/не готов» с настраиваемыми критериями
• Функция интеллектуальной установки нуля AutoZero™
• 16 единиц измерения давления (СИ и имперская система)
• Автоматическая коррекция давления жидкости
• Программируемые на месте последовательности калибровки с тестированием допуска испытываемого устройства
• Удаленный ножной переключатель [ENTER] позволяет освободить руки для проведения испытания
• По желанию клиента предлагаются устройства управления клапанами для упрощения проектирования систем
• Автоматические процедуры проверки наличия утечек
• Каналы связи RS-232 и IEEE-488
• Память FLASH для простых бесплатных обновлений ПО

1. Линейность, гистерезис и воспроизводимость.

2. Расчетный предел годовой стабильности (k=2) в предположении регулярного использования функции AutoZero. AutoZero включается автоматически при стравливании давления в режиме манометра на основе сравнения с барометрическим эталоном в режиме абсолютного измерения. Расчетная стабильность в режиме абсолютного измерения в течение одного года без использования AutoZ составляет ± (0,005 % диапазона Q-RPT + 0,005 % от показаний).

3. Максимальное отклонение показания Q-RPT от истинного значения приложенного давления с учетом точности, расчетной стабильности в течение одного года, температурного эффекта и погрешности калибровки, скомпонованных и расширенных (k=2) согласно документу ISO «Руководство по определению погрешности при измерениях».

4. Максимальное отклонение контролируемого с помощью PPCH давления от истинного значения с учетом погрешности измерения и предела динамического контроля.

5. Процентная доля от показаний применима к участку 30 – 100 % полного диапазона Q-RPT. Ниже 30 % диапазона Q-RPT погрешность представляет собой постоянную величину, равную произведению процентной доли от показаний на 30 % диапазона Q-RPT.
